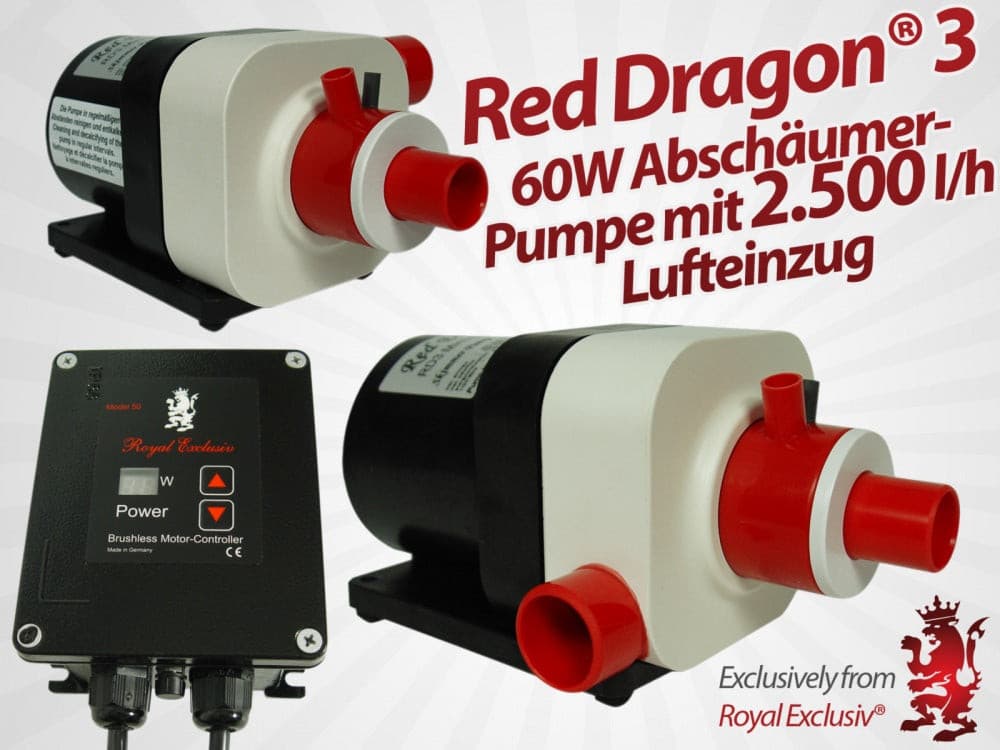

Royal Exclusiv Red Dragon® 3 Mini Speedy Pumpe 60 Watt
-
2500 l/h
-
mit 10V Regeleingang (vorbereitet) passend für:
-
Bubble King® DeLuxe 300 intern Inkl. Pumpentisch
Technische Daten Red Dragon® 3 Mini Speedy Pumpe 60 Watt 2500 l/h Lufteinzug:
- max. 60 Watt/h, regelbar von 15-60 Watt
- drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
- Watt- und Prozent- Anzeige
- Ansaugseite: Düse mit Luft- und Ozon- Anschluss
- Druckseite: Ø 32 mm
- Förderleistung: von 800 bis max. 2.500 l/h Lufteinzug // von 1.500 bis max. 6.000 l/h Wassereinzug
- Betriebsspannung: 230 Volt 50 Hz (auch in 110V/60Hz lieferbar)
- Schutzklasse Pumpe: IP 68 Steuereinheit: IP 66
- Gewicht Pumpe: 3,75 kg
- Höhe der Ansaugseite: Mitte 60 mm
- Abmessungen Pumpe: 100 mm breit / 230 mm lang / ~ 140 mm hoch
- Abmessungen Steuereinheit: 120 mm breit / 160 mm lang / ~ 65 mm hoch
Passend für:
Abschäumer Bubble King® DeLuxe 300 intern Inkl. Pumpentisch
Datenblatt_und_Ersatzteile.pdf Bedienungs_und_Wartungsanleitung.pdf
- meerwasserfeste M6 Grade2 Titanschrauben
- meerwasserfeste Parabel-Gummifüße zur akustischen Entkopplung
- extrem geräuscharme Brushless DC-Abschäumerpumpe mit vergossener Leistungselektronik
- Hocheffizienstechnologie „Made in Germany“
- kompakte Bauweise
- Hochleistungs-keramische Gleitlager
- einzige meerwasserfeste Pumpe mit Titanrotor, Titanstator und geschrumpften Gleitlagern
- einfachste Handhabung und Wartung, geringe Verkalkungsgefahr, dank polierter Titanteile
- schwere und massive Bauart, gegen Vibrationen und Interferenzschwingungen
- CE konform und nach VDE Richtlinien entwickelt und gebaut
Mit 10V Regeleingang (vorbereitet) und lösbaren Hirschmann-Steckverbindung zwischen Pumpe und Controller
Der Anschluß an einen Aquariencontroller ist bei dieser Pumpe vorbereitet!
- Vorbereitet für den Anschluss an einen Aquariencomputer (z.B. GHL) über eine 0-10V Schnittstelle.
- Der Zusatz-Controller der den Anschluss an den Computer ermöglicht kostet 159€ (inkl. aller Anschlusskabel und Netzteil)
Getestet wurden bisher folgende Computer:
- GHL ProfiLux 3.1
- Neptune Systems der Apex Aqua Controller.
Kompatibel mit folgenden Marken:
Funktionsweise der Elektronikbaugruppe:
Sobald eine Spannung > 0,5V an der 10V Schnittstelle anliegt, übernimmt der Schnittstellen-Adapter die Steuerung der Regelung und sperrt die Tasten des Controllers. Bei Spannung < 0,5V wird die normale Controllerbedienung über die Tasten wieder freigegeben. So kann der Schnittstellen Adapter angeschlossen bleiben ohne eine Funktion auszuführen.
Wenn man also am Aquariencomputer eine Spannung unter 0,5V vorgibt wird die 0-10V Schnittstelle abgeschaltet und die Bedienung erfolgt manuell. Ab 0,5V übernimmt die Schnittstelle die Kontrolle über die Regelung. Im Bereich 0,5V-0,8V ist die Pumpe Abgeschaltet. Ab 1V beginnt die Pumpe auf der niedrigsten Stufe zu Laufen (15W). Bei einer Erhöhung um 0,5V wird die Stufe erhöht. Also 1V = 15W 2,5V = 25W….. 5,0V = 50W.
Bei einer höheren Eingangsspannung bleibt der Speedycontroller auf der Maximalstellung stehen und erhöht sich nicht mehr. Der Schnittstellenadapter verhält sich so als ob die entsprechende Taste gedrückt würde.
